Elektrodenarme für wassergekühlte Punktschweißzangen

• Die Elektrodenarme sind in den Ausführungen oben-gerade, unten-gerade, oben-schräg,
  unten schräg und in den angegebenen Abmessungen kurzfristig lieferbar

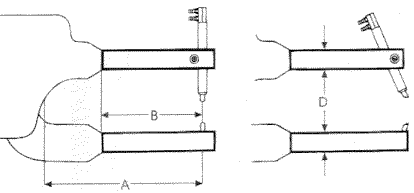

• A = theoretische Ausladung
• B = Armlänge bis Mitte Elektrodenpunkt
• D = Durchmesser

Type L 121 - 123, Sitzdurchmesser 25,4 mm

A (in mm)	160	200	300	400	500
B (in mm)	85	125	225	325	425
D (in mm)	30	30	30	30	30

Type L 181 - 192, Sitzdurchmesser 30,0 mm

A (in mm)	180	220	320	420	520*	670*
B (in mm)	85	125	225	325	425	575
D (in mm)	35	35	35	35	35	35

Type L 193 T, Sitzdurchmesser 32,0 mm

A (in mm)	180	220	320	420	520*	670*	800*
B (in mm)	85	125	225	325	425	575	705
D (in mm)	35	35	35	35	35	35	35

*Achtung! Nur mit Verstärkungshülsen zu verwenden
entsprechende Punktschweißelektroden finden Sie unter Zubehör
